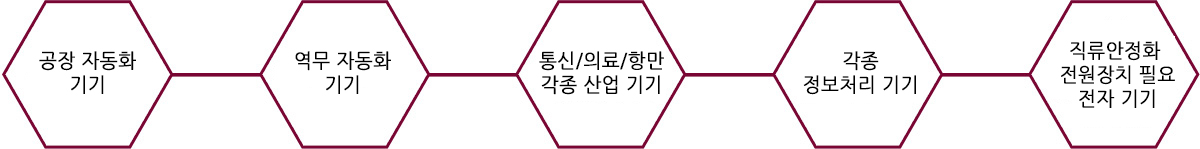

사용용도

사용전에

• 제품인수 후 손상이 있는지 검사하십시오.
• 입력전압을 반드시 확인하여 주십시오.(특히 AC 110/220V 입력 전환 방식의 제품은 입력전압 투입 전에 필히 확인하십시오.)
• 입·출력 단자의 결선이 바르게 되었는지 확인하여 주십시오.

사용상 주의점

출력전압 조정방법

• 출력전압은 정격 출력전압의 10(±5)% 범위 내에서 전면 판넬이나 기판상의 조정용 가변볼륨으로 출력전압의 설정치를 바꿀 수 있습니다.
• 일반적으로 가변볼륨은 시계방향으로 회전시키면 출력전압이 상승합니다.
• 가변 허용범위 이상으로 출력전압을 가변할 경우 제품의 불량원인이 될 수 있으므로 주의 하십시오.

과전류보호(O.C.P) 동작시

• 전원장치의 출력전류가 규정치 이상으로 흐르는 것을 방지하여 기기를 보호하는 기능입니다.
• 자동 복귀형이므로 과전류상태를 해제하면, 전원장치가 정상으로 동작 합니다.
• 과부하상태가 장시간 지속될 경우에는 전원장치의 고장을 초래할 수 있으니 주의하여 주십시오.

과전압보호(O.V.P) 동작시

• 전원장치의 출력전압이 규정치 이상으로 상승하는 것을 방지하여 기기를 보호하는 기능입니다.
• 보호회로가 동작한 경우에는 전원장치의 입력을 끊은 후 다시 인가하여야 정상 동작합니다.

출력 Rippe&Noise 대책

• 부하연결선이 긴 경우에는 출력전압에 맞는 전해콘덴서, Mylar 콘덴서 등을 부착하면 부하단에 Ripple&Noise가 상승하는 것을 다소 억제할 수 있습니다.
• 부하연결선은 가급적이면 짧게, 꼬아서(Twist Pair 배선방법)연결해 주어야만 Noise를 줄일 수 있습니다.

실장방법

• 전기적 지식이 있는 책임자의 감독 아래 설치·사용되는 것이 바람직합니다.
• 직사광선이 들어오는 곳이나 난방기 등 열이 나는 곳을 피해주십시오.
• 습기가 많은 장소 또는 진동이 심한 장소는 피해주십시오.
• 밀폐된 장소나 인화성 물질 등 위험한 물질이 있는 곳은 반드시 피하십시오. 화재의 원인이 됩니다.
• 전원장치를 기기에 실장 시킬 경우 CASE 아래쪽에 있는 Mounting Hole을 이용, 또는 Case 고정용 Bracket을 이용하여 실장하되,
• 실장 시 너무 긴 볼트를 사용하게 되면 제품내의 회로와 쇼트를 일으켜 고장의 원인이 되므로 주의하여 주십시오.
• 일반적으로 냉각 Fan이 있는 제품은 실장 시 Fan의 위치를 아래쪽으로 하는 것이 좋습니다.
• 항상 깨끗하고 쾌적한 환경을 유지하시기 바랍니다.

배선방법

• 출력선과 입력선은 반드시 분리하여 입력 측에서 외부 Surge전압이 출력 측에 유도되지 않도록 주의하여 주십시오.
• 연결배선은 사용전류에 맞는 충분한 굵기의 배선을 사용하여 주십시오.FG 단자는 안전 및 Noise 방지용으로 접지단자에 확실히 고정하여 주십시오.

고장이라고 생각될 때 다음사항을 확인하여 주십시오.

적용규격

• NORMAL APPLICATIONS : UL60950-1, CSA C 22.2
• EMI : FCC PART 15J CLASS A
• 제품의 개량, 고급화 등을 위해 기능과 사양·외관 등이 다소 변경될 수 있습니다.
