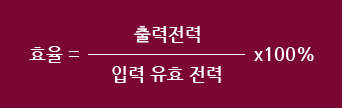

효율 (EFFICIENCY)

전원장치의 전력변환효율로서 정격입력, 정격 최대출력 조건에서 출력전력과 입력 유효전력의 비로 계산합니다. 효율은 보통 70~80% 이상입니다.

돌입 전류 (INRUSH CURRENT)

전원장치에 입력전압을 인가하는 순간에 흐르는 전류의 최대치입니다. AC-DC 스위칭 전원장치는 입력전압을 직접 Condenser Input 정류를 함으로 수십배에서 수백배의 대전류가 흐릅니다. 따라서 주로 입력라인에 써미스터 또는 SCR과 저항을 삽입하여 초기 돌입 전류를 억제하는 효과를 냅니다. 입력라인에 스위치를 부착할 경우 이 돌입전류도 감안하여 용량을 선정하여야 합니다.

출력 전압 가변범위 (OUTPUT VOLTAGE ADJUSTMENT)

스위칭전원은 고정출력전압으로서 각 제품의 조절부를 통하여 정격출력전압의 10(±5)% 범위 내에서 가변 가능합니다. 사양규격을 벗어난 과도한 출력전압 가변은 전원장치의 고장을 초래합니다.

입력 전압 안정도 (LINE REGULATION)

입력전압 변동에 대한 출력전압 안정도이며 입력사양의 최소 입력전압과 최대 입력전압에서 출력 전압을 체크하여 사양에 규정된 출력전압 범위 내에 있어야 합니다.

출력 부하 안정도 (LOAD REGULATION)

부하변동에 대한 출력전압 안정도이며 최소부하와 최대부하에서 출력전압을 체크하여 사양에 규정된 출력전압 범위 내에 있어야합니다.

정격 출력 전압 도달 시간 (TURN ON TIME)

입력을 인가한 후 출력전압이 정격전압의 90%까지 도달하는 시간입니다.

출력 유지 시간 (HOLD UP TIME)

입력을 차단한 후 출력전압이 정전압 범위 또는 규정의 전압 범위를 유지하고 있는 시간입니다. 순간 정전 시에 이 출력유지시간을 이용하여 Memory의 삭제나 기계의 오동작을 방지합니다.

리플 및 잡음 (RIPPLE & NOISE)

출력전압에 중첩되는 입력주파수, 스위칭 주파수에 동기 된 Ripple성분과 구형파 Inverter방식에 의해 발생하는 Noise이며 저감용 필터회로를 적용하여 최소화합니다.

과전압 보호 (OVER VOLTAGE PROTECTION)

전원의 이상으로 출력전압이 정격의 110~140% 이상이 될 때 장비의 보호를 위하여 전원장치의 동작을 정지시켜 보호합니다.

과전류 보호 (OVER CURRENT PROTECTION)

부하단의 이상으로 정격 최대전류의 110~130% 이상의 전류에서 과전류 보호회로가 동작하여 출력전압이 감소되어 전원회로를 보호합니다.

내전압 (WITHSTAND VOLTAGE)

지정된 단자 간에 규정된 교류전압을 인가해 Spark방전을 하지 않으며, 전원을 파괴하지 않는 전압입니다.

절연 저항 (INSULATION RESISTANCE)

지정된 단자 간에 규정의 직류전압을 인가하였을 때의 저항값입니다.

사용 주위 온도, 습도 (OPERATION TEMPERATURE & HUMIDITY)

전원장치를 고장 없이 안정적으로 사용할 수 있는 동작 시 주위온도와 습도입니다.고온상태에서의 전원장치 사용은 수명을 단축시키며 높은 습도는 전원의 불량을 초래합니다.

보존 주위 온도, 습도 (STORAGE TEMPERATURE & HUMIDITY)

비동작 상태로 성능의 열화없이 보존할 수 있는 주위온도와 습도입니다. 과도한 고온이나 고습도에서의 보존은 콘덴서의 열화나 기구물의 녹을 발생시키므로 주의하여야 합니다.

내진동 (VIBRATION)

규정된 시험조건으로 전원장치에 진동을 가하여 전원을 손상시키지 않는 진동 가속도 입니다.

내충격 (IMPACT)

규정된 시험조건으로 전원장치에 충격을 가하여 전원을 손상하지 않는 충격 가속도 입니다.
